Конвейер цепной для металлической стружки ТСЦ-400.00

Описание

Цепной конвейер для металлической стружки применяют в цехах механообработки, где требуется непрерывно и без простоев удалять отходы резания от станков и автоматических линий. Такое оборудование рассчитано на работу с абразивной, влажной и маслосодержащей стружкой, устойчиво к ударным нагрузкам и подходит для интеграции в действующие производственные линии без серьезной перестройки цеха.

Назначение и область применения цепного стационарного транспортера

Конвейер предназначен для транспортирования металлической стружки различной формы — витой, ломовой, короткой, а также смеси стружки с охлаждающей жидкостью. Основная задача — обеспечить организованный, безопасный и непрерывный отвод отходов из зоны обработки.

• токарные и фрезерные участки;
• обрабатывающие центры с ЧПУ;
• автоматические линии механообработки;
• участки сбора и подготовки стружки к брикетированию;
• литейные и заготовительные производства.

По функционалу такие решения дополняют конвейеры для металлических деталей и отливок, но ориентированы именно на транспортирование отходов обработки.

Конструктивная схема цепного стационарного конвейера

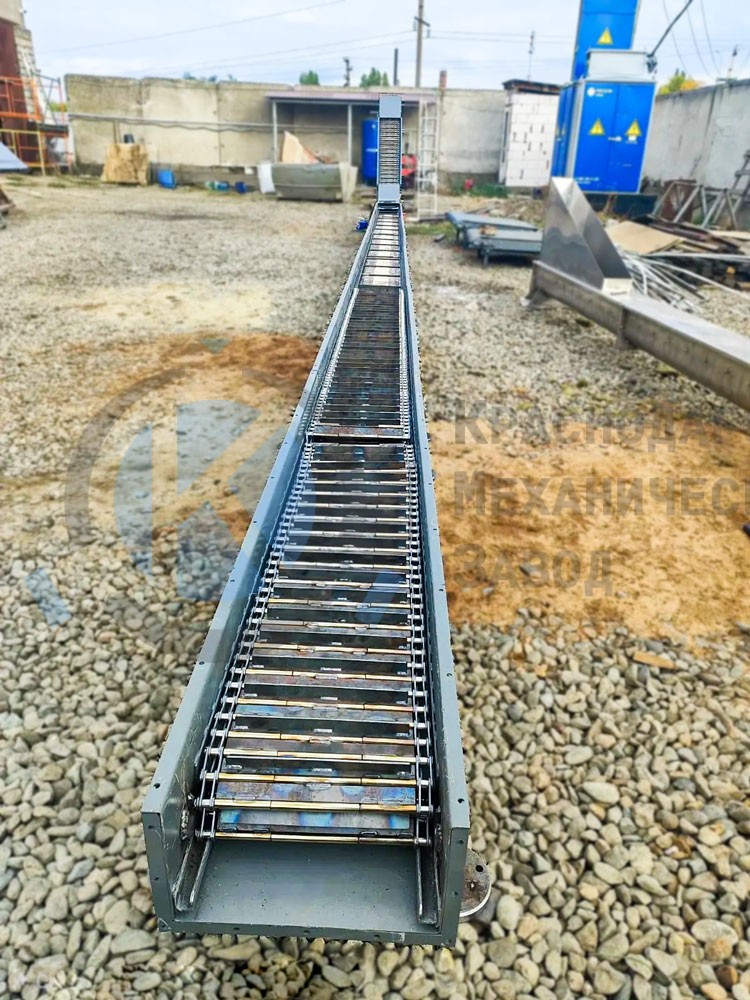

Цепной конвейер для стружки выполнен в закрытом металлическом коробе. Внутри короба движется тяговая цепь с закрепленными скребками, которые захватывают стружку и перемещают ее к точке выгрузки. Такая схема исключает рассыпание материала и снижает загрязнение рабочей зоны.

• Корпус: сварная стальная конструкция с повышенной жесткостью; защищает механизм от попадания крупных включений и удерживает жидкость.
• Тяговый орган: роликовая или втулочно-роликовая цепь промышленного исполнения, рассчитанная на работу в абразивной среде.

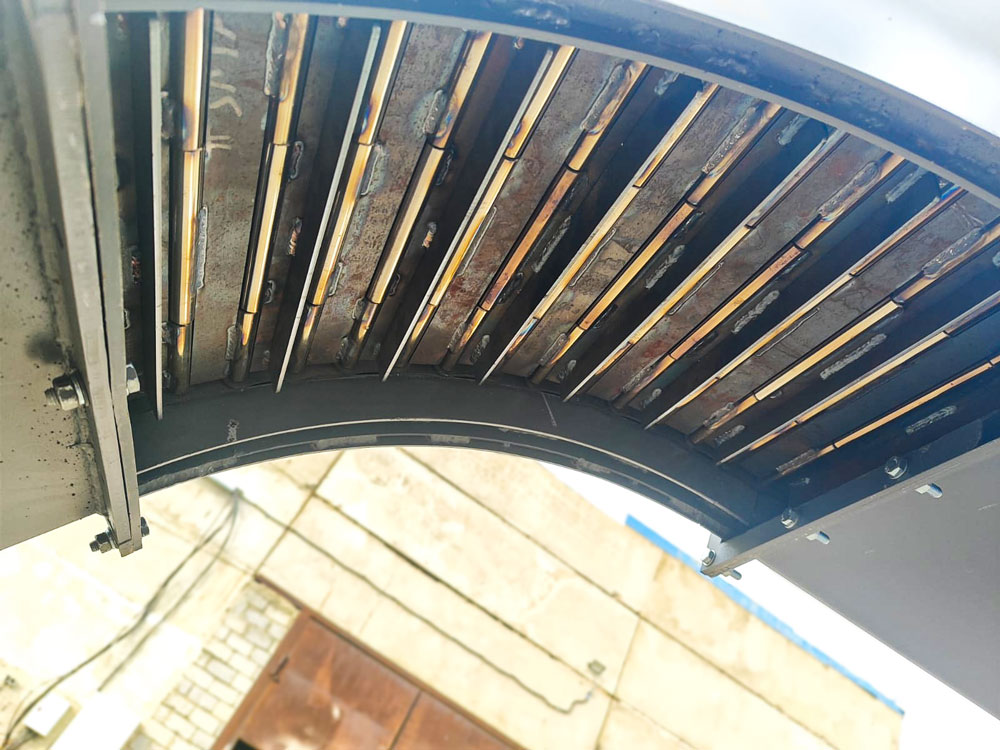

• Скребки: стальные планки, закрепленные на цепи, обеспечивают захват как сухой, так и влажной стружки.
• Привод: мотор-редуктор с запасом по крутящему моменту для пуска под нагрузкой.

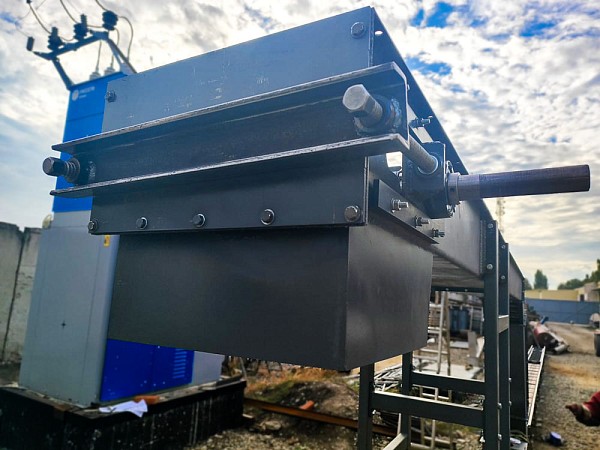

• Натяжение: регулируемый узел в хвостовой части компенсирует износ цепи и стабилизирует ход.

Особенности работы конвейера для удаления металлической стружки

В отличие от транспортирования готовых деталей, работа со стружкой требует повышенной стойкости узлов. Абразивность, острые кромки и наличие СОЖ создают повышенную нагрузку на тяговый орган и направляющие.

Цепная схема позволяет:

• перемещать стружку без риска проколов и порезов полотна;
• работать с горячими отходами сразу после обработки;
• сохранять работоспособность при попадании мелких обломков инструмента;
• организовать наклонную или комбинированную трассу.

Ориентировочные технические параметры

Конкретные параметры подбираются под тип станков, объем стружки и требования к выгрузке — в контейнер, бункер или на следующий этап переработки.

Интеграция транспортера в производственную линию

Цепной конвейер легко встраивается в существующую инфраструктуру. Он может обслуживать один станок или сразу группу оборудования, объединяя несколько точек сбора отходов.

• подвод под станки с минимальной высотой загрузки;
• выгрузка в стандартные металлические контейнеры;
• стыковка с бункерами-накопителями и прессами для стружки;
• возможность автоматического пуска по сигналу от оборудования.

Эксплуатация и обслуживание цепного конвейера

Конструкция рассчитана на тяжелые условия эксплуатации. Основные регламентные работы сводятся к контролю натяжения цепи и состоянию скребков.

• доступ к узлам обслуживания через съемные крышки;
• простая замена изношенных скребков;
• устойчивость к загрязнению СОЖ и эмульсиями.

Опорные подшипники, уплотнители и редукторы отправим со склада проверенной транспортной компанией — доставка от 48 часов.

Примеры применения конвейера для металлической стружки

• Машиностроительный завод, Самарская обл.: отвод стружки от группы токарных центров, сокращение ручной очистки зоны обработки.
• Производство корпусных деталей, Пермский край: интеграция конвейера в автоматическую линию, стабильный сбор влажной стружки с СОЖ.
• Инструментальный цех, Свердловская обл.: замена лотковой системы на цепной конвейер, снижение простоев оборудования.

Почему с нами сотрудничают многие заводы и компании РФ и СНГ

• подбираем компоновку под планировку цеха и станочный парк;
• учитываем тип стружки и режим работы оборудования;
• проектируем с запасом по прочности для реальных условий;
• сопровождаем проект от расчета до ввода в эксплуатацию.

Если вам требуется цепной конвейер для металлической стружки под конкретные станки или производственную линию, специалисты «КМЗ» подготовят расчет, компоновку и чертеж с учетом фактической нагрузки и условий эксплуатации. Свяжитесь с нами — поможем организовать отвод стружки без остановок и лишних затрат.

Как заказать конвейер для транспортировки металлической стружки

Напишите нам на 2467703@mail.ru или позвоните +7 938 536 51 52 - подберем параметры транспортера под ваши задачи и дадим полную раскладку по правильному обслуживанию и эффективной эксплуатации.
