Описание

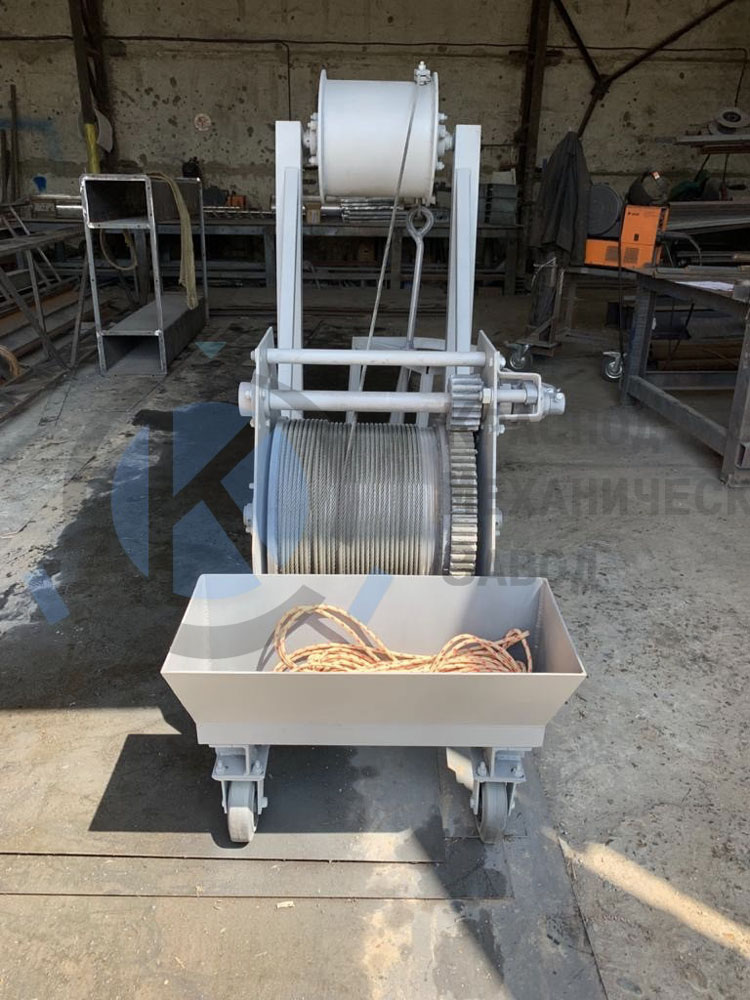

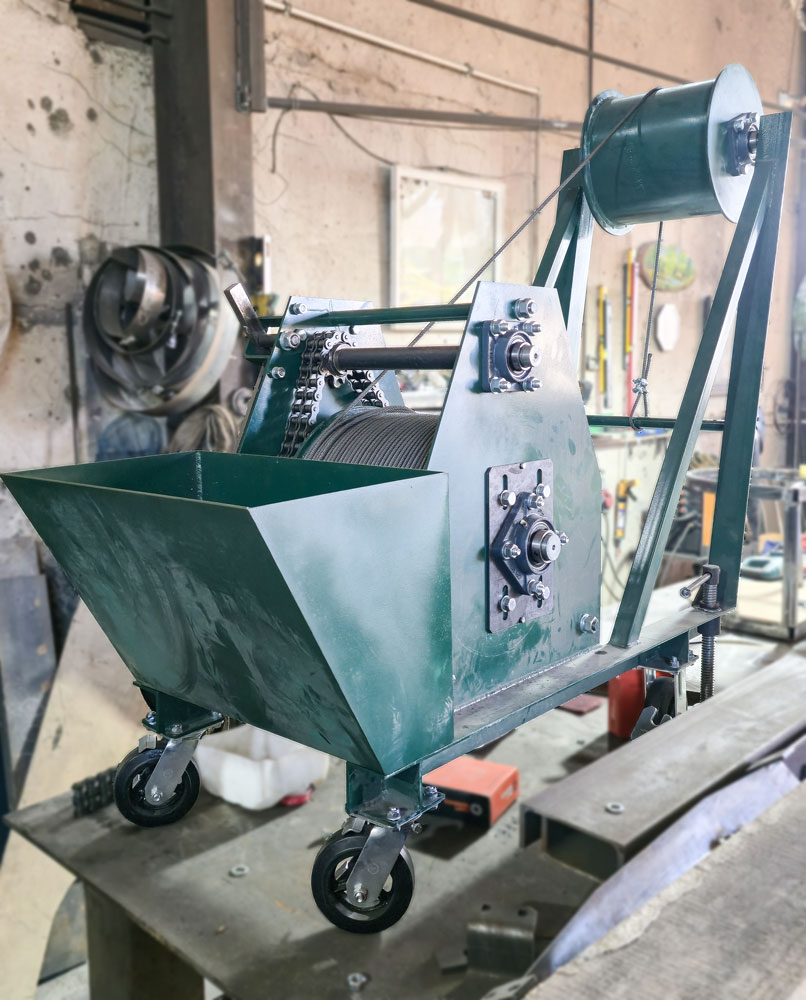

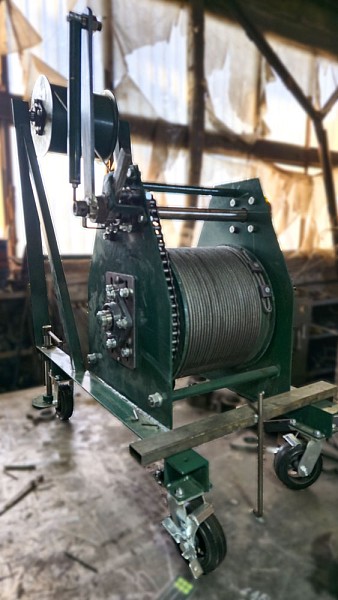

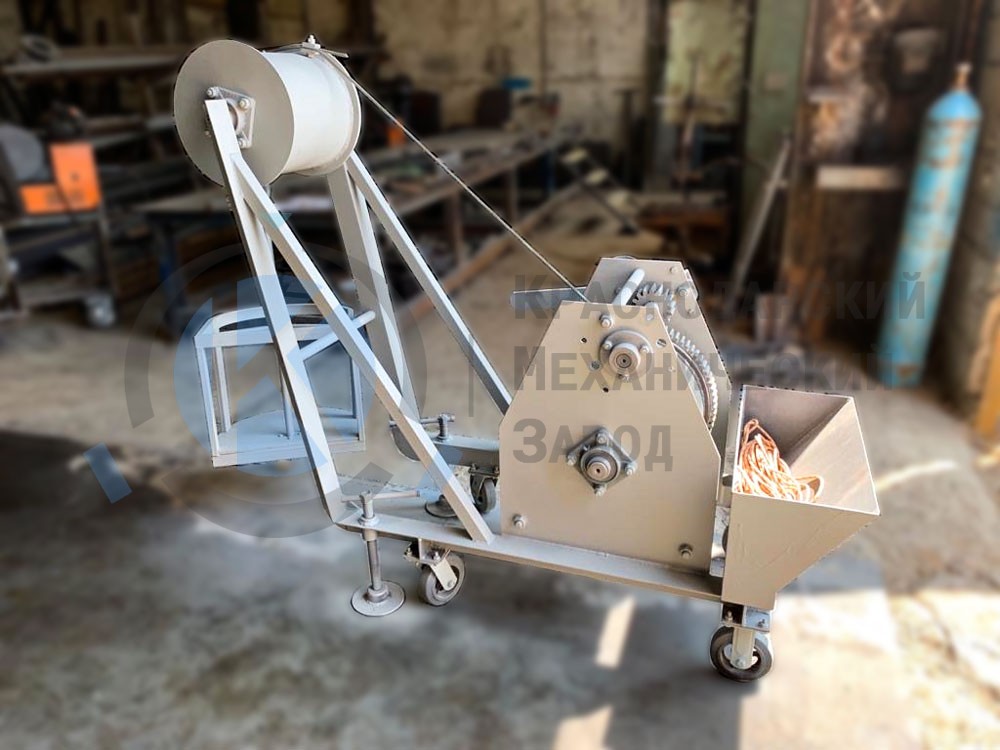

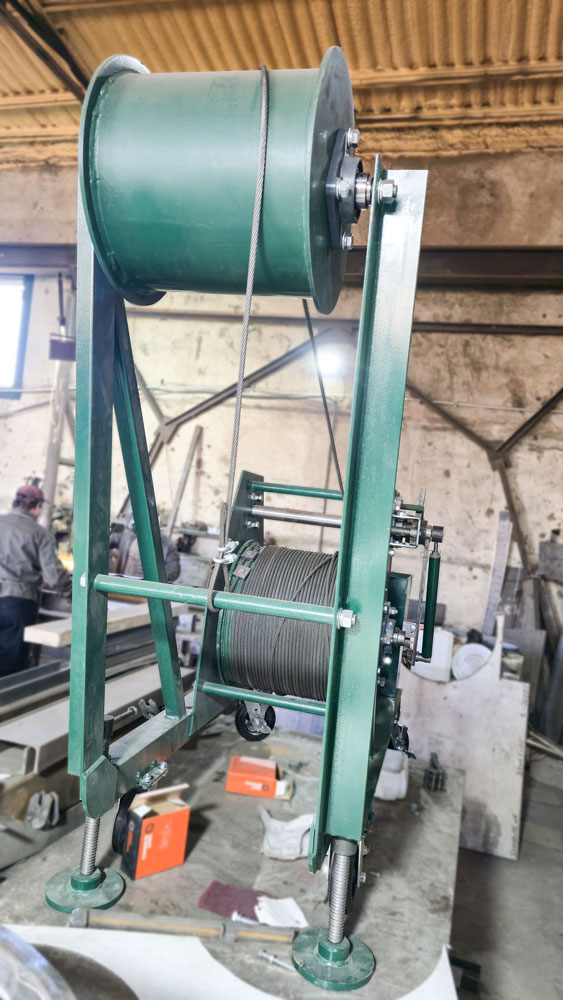

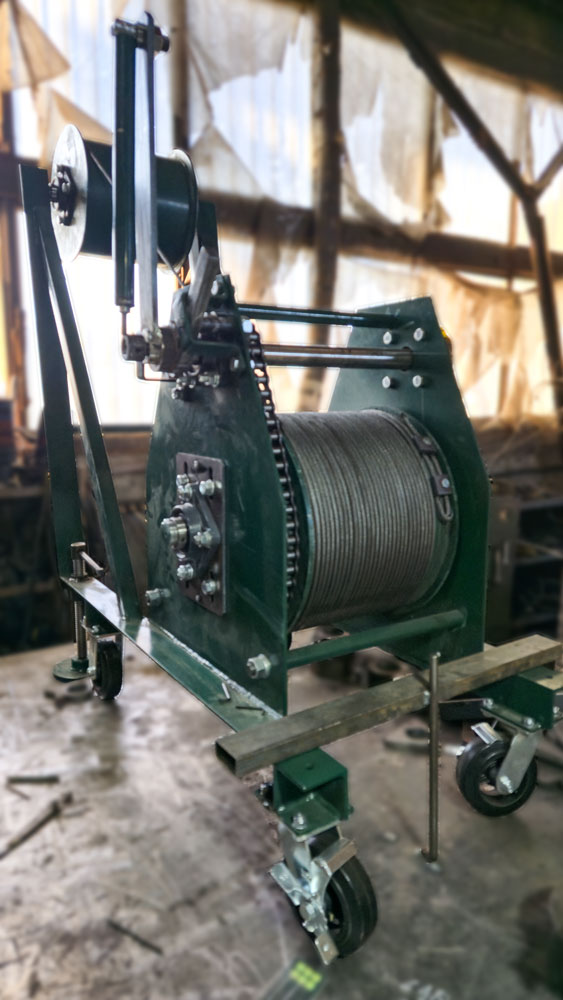

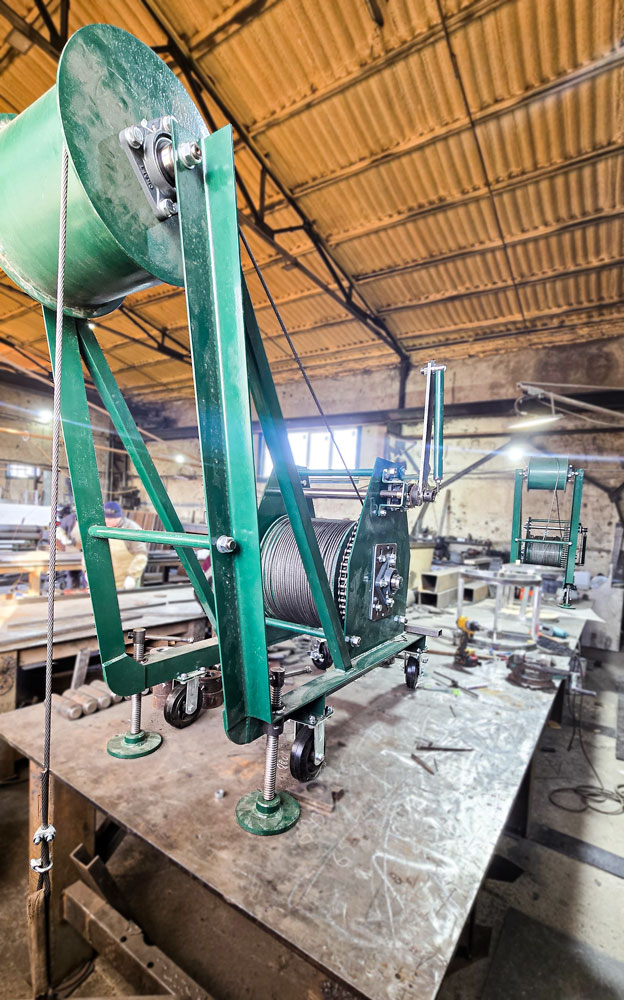

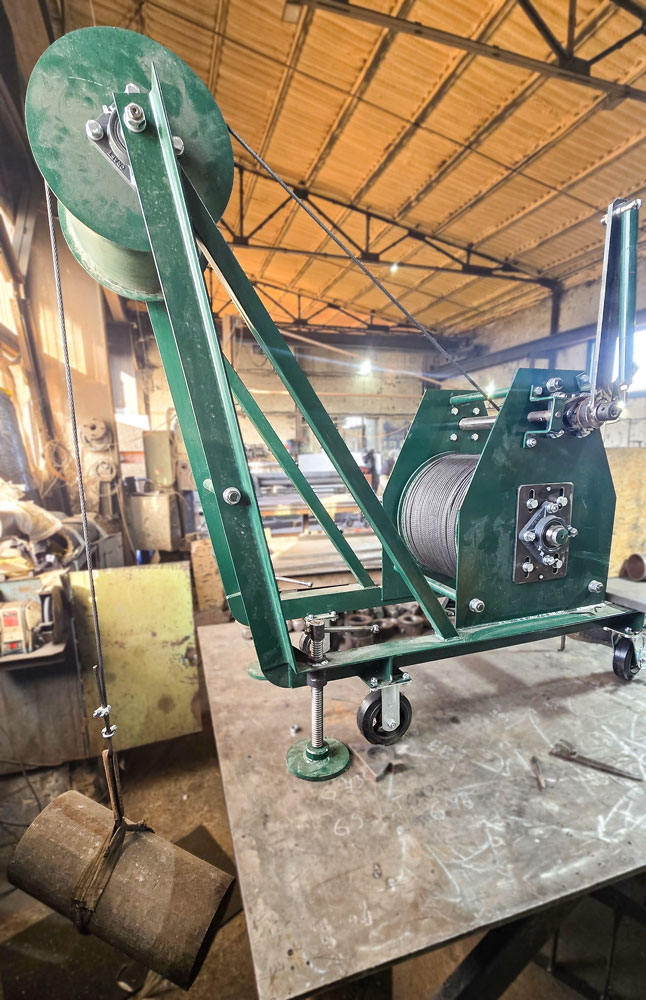

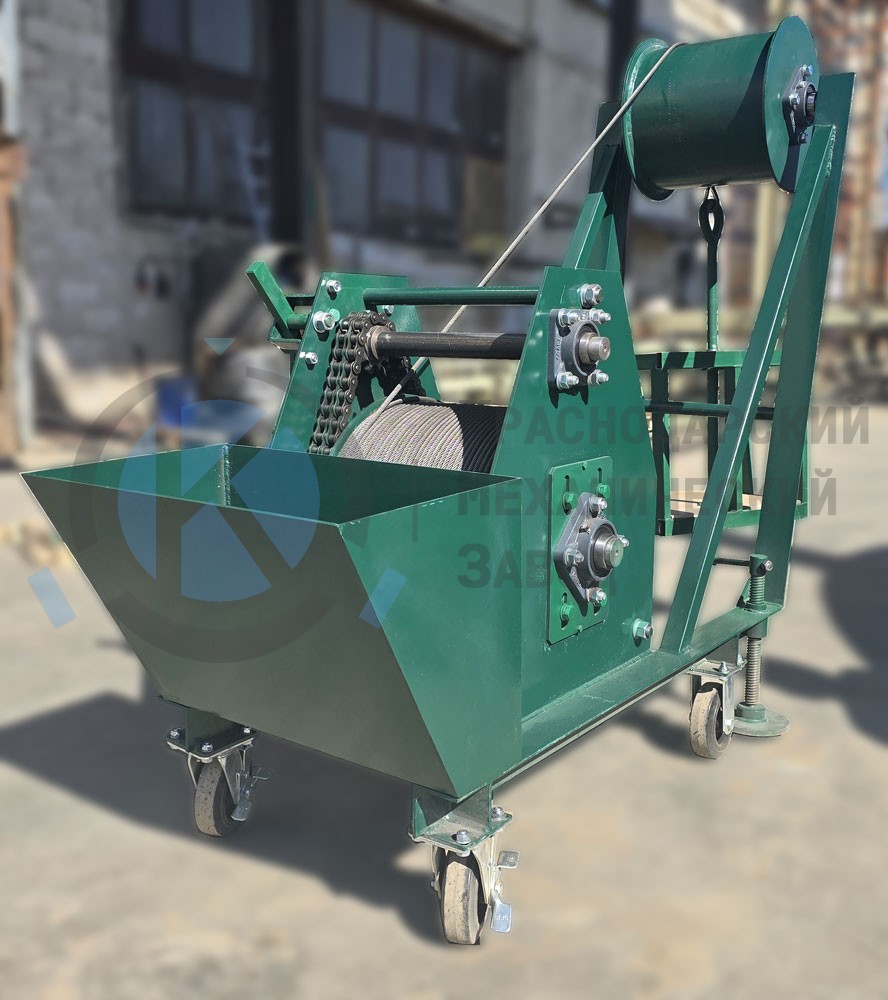

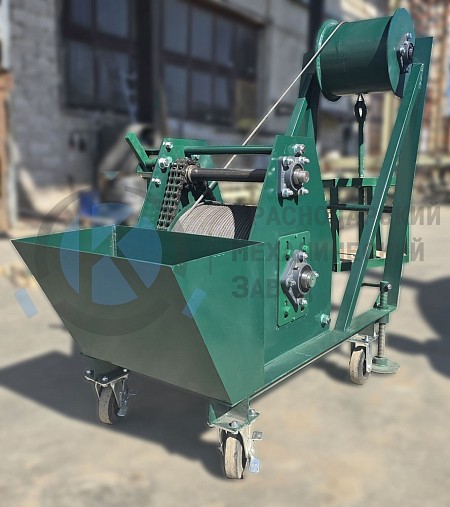

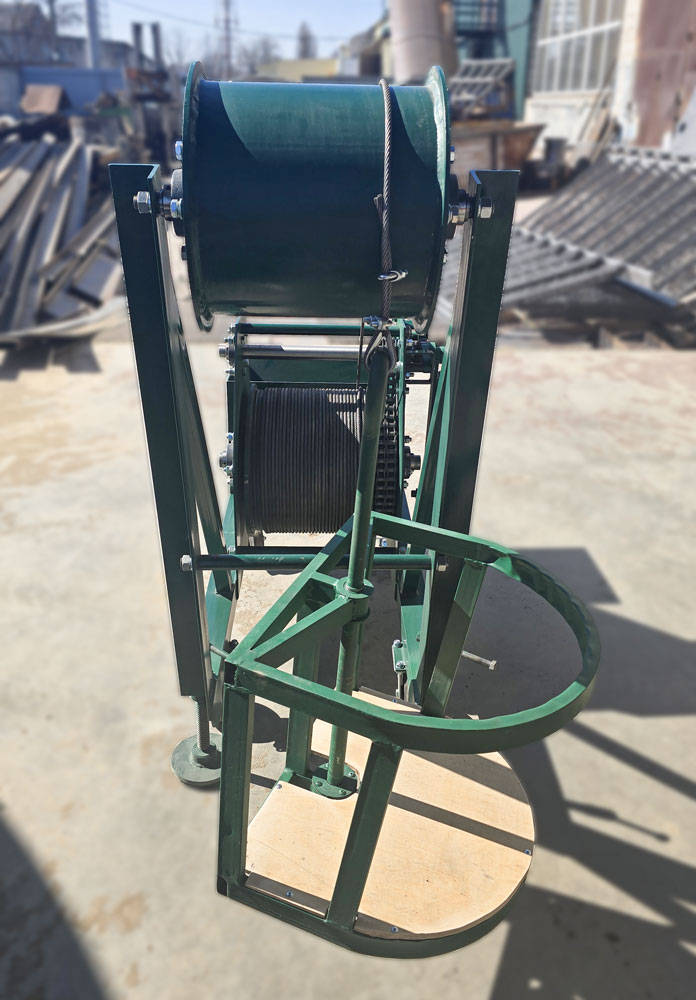

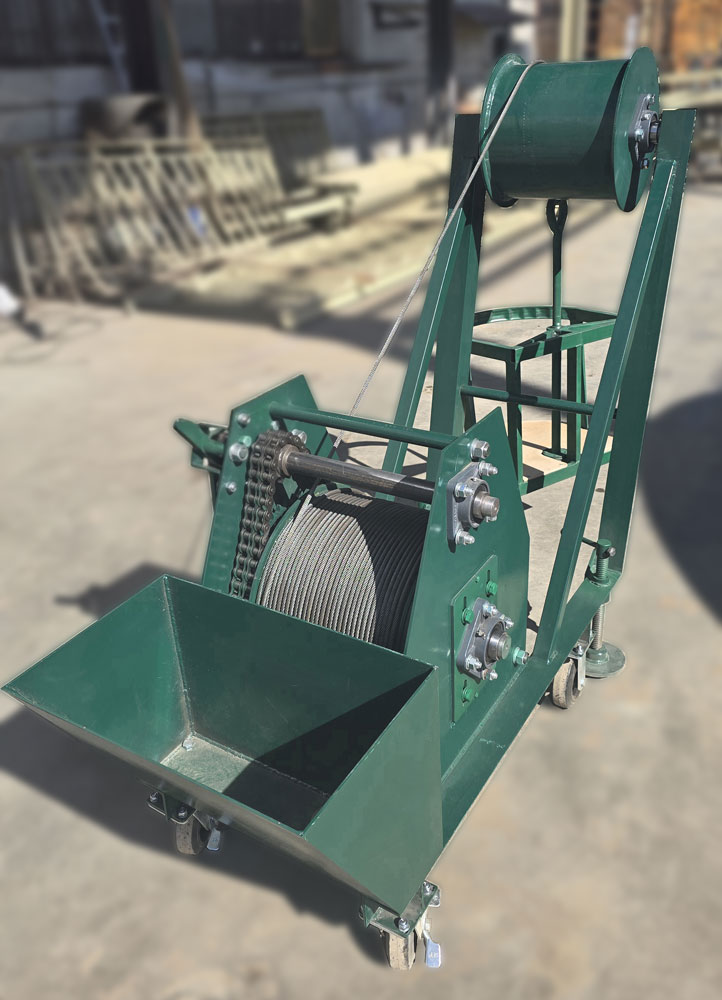

Лебёдка элеваторная марки ЛЭ — механизм, тяговое усилие которого передается посредством каната (троса) от приводного барабана ручным приводом, при вращении рукоятки последнего автоматически освобождается тормоз и, в зависимости от направления вращения, происходит опускание или подъем стального каната, на конце которого закреплена штанга с седлом для человека. При прекращении вращения рукоятки привода происходит автоматическое торможение барабана лебёдки.
ПАРАМЕТР
|
ЗНАЧЕНИЕ ПАРАМЕТРА
|
Грузоподъёмность, кг
|
150
|
Глубина опускания, м
|
30-70
|
Скорость подъёма груза, м/мин
|
4,8
|
Усилие рукоятки при максимальном грузе 150 кгН
|
200
|
Диаметр каната (троса) по ГОСТ 3070-74 ТК (6х9х1), мм
|
8,3
|
Длина каната, м
|
30-70
|
Длина сигнального каната по ГОСТ 10293-77, м
|
30-70
|
Диаметр рабочего барабана, мм
|
430
|
Диаметр направляющего барабана, мм
|
325
|
Тормоз
|
Автоматический
|
Габаритные размеры (длина/ширина/высота), мм
|
не более 1770/800/1535
|
Масса контргруза (в комплект не входит) ,кг
|
не менее 90
|
Масса лебёдки с принадлежностями, кг
|
не более 350
|
